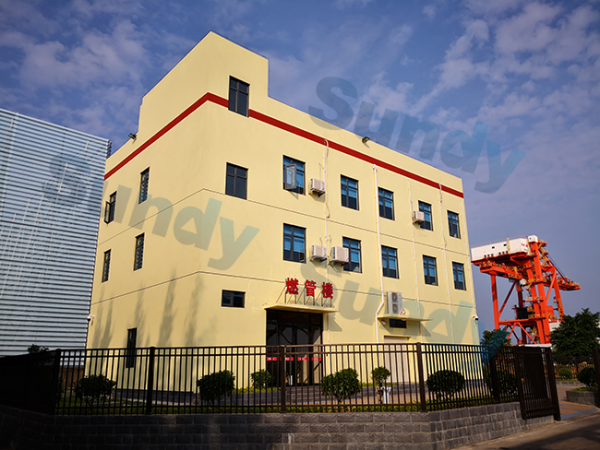

電廠在燃料智能化、自動化、無人化項目建設過程中，為保證項目高效運行，不可避免地要建設燃管樓（亦被稱為化驗樓、實驗樓等），因為它是燃料智能化項目的“大腦”，負責監控、調度、管理煤炭采制輸存化的全環節，從而為管理決策提供科學的依據。因此，建設一棟安全、合理、高效的燃管樓對燃料智能化項目成功與否，有著至關重要的作用。
那么問題來了
1.應該怎樣規劃，才能建設出最適合單位實際情況的燃管樓呢？
2.土建要怎做，才能與智能化設備有效對接，從而保障設備在未來的使用中運行穩定、維護便捷？
3.燃管樓應該被定性為哪種類型的建筑？
三德科技致力于成為客戶信賴的長期伙伴，深耕燃料智能化領域十余載，總承包并成功實施EPC燃料智能化項目上百個，對于燃管樓建設，更是積累了豐富的經驗，我們將這些經驗做了分析與總結，并將其發布，與君共享。
一、選址
燃管樓的選址需綜合考慮采制對接的便利性、交通動線的合理性、地下管網、消防規范要求等因素。
1.采制對接的便利性
為最大限度實現采制化全流程的全自動化，減少水分損失，降低建設成本，采樣系統與制樣系統應盡量采用皮帶短距離對接，燃管樓選址優先考慮建在靠近皮帶采樣機或汽車采樣機的區域。
2.交通動線的合理性
燃管樓的選址位置不能影響廠內車輛的通行，并需預留合理的安全距離，以保證車輛轉彎便捷。
3.地下管網
電廠的地下管網種類繁多，布置區域涉及面廣，為避免地下管網對燃管樓的基礎施工及結構造成不必要的安全隱患，因此前期燃管樓選址時，業主方應查閱電廠的相關竣工圖，提供給施工方、設計方，盡量避開復雜的地下管網區域。
4.消防規范
根據 GB50016-2018 《建筑設計防火規范》表3.4.1廠房之間及與乙、丙、丁、戊類倉庫、民用建筑的防火間距的要求，當燃管樓鄰近輸煤棧橋建設時，消防定性為丁類的燃管樓與棧橋的防火間距應不低于10米；當燃管樓與棧橋的距離無法保證10米時，應將相鄰較高側墻體設置為防火墻（即不設置窗戶）。
二、建筑定性
1.火災危險類別定性
根據GB50016-2018 《建筑設計防火規范》相關規定，燃管樓火災危險類別定性為丁類。
2.建筑耐火等級定性
根據GB50016-2018 《建筑設計防火規范》3.2.1規定，鋼筋混凝土結構的燃管樓耐火等級屬于一級或二級。
3.逃生距離
根據GB50016-2018 《建筑設計防火規范》表3.7.4規定：逃生距離即任一房間至疏散樓梯的距離，丁戊類，二級耐火建筑，逃生距離不限。
4.逃生距離
根據GB50016-2018 《建筑設計防火規范》3.7.2第四條規定，燃管樓作為丁類廠房，且同一時間的作業人數一般不會超過30人。故當燃管樓單層面積不超過400㎡時,設置一個樓梯即可（控制單層面積不超過400㎡）；當單層面積超過 400㎡時,設計兩個樓梯,即可加設置一個鋼結構樓梯。
三、建筑設計參數
1.層高
一樓通常設有自動制樣、人工制樣、存查樣柜等設備間，對層高要求較高，針對不同電廠采制對接方案，一般層高設計在3.9-4.5米之間。
二樓通常為人工化驗、自動化驗等設備間，考慮有化驗室排煙系統管道、氣動傳輸管道，一般層高設計在3.6米。
三樓通常為管控中心、值班室、辦公室等房間，考慮管控中心大屏的觀看舒適性，一般層高設計在3.6米。
2.建筑荷載
一樓設備相對較重，對地面的承載要求需達到800kg/㎡（不同廠家設備略有區別）。
二樓與三樓除自動化驗設備荷載需達到350-400kg/㎡（不同廠家設備略有區別），其余均可按辦公荷載200-250 kg/㎡進行設計。
四、裝修
燃管樓屬于生產設備間，裝修不宜過于奢華，色彩不宜太過豐富，應以凸顯設備為主。結合我司已有經驗，有如下建議：
1.自動制樣、存查樣柜、自動化驗等設備間不宜吊頂
此類設備較高，并附有大量管線需與其他設備對接。若吊頂裝修，一方面會導致檢修不便，另一方面，管線會降低吊頂高度，整體空間變矮，壓抑感增強。故而，我司建議，上述設備間不做吊頂，只將設備間框架梁以上的頂棚及管線噴涂成與設備顏色接近的油漆，將視覺空間擴大，給人以更寬闊的沉浸式產品體驗。

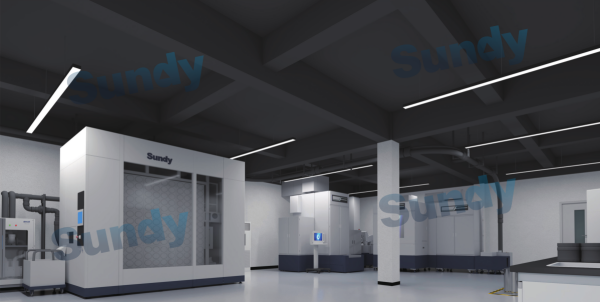

無吊頂裝修效果
2.自動制樣間、人工制樣間設計墻裙
自動制樣間、人工制樣間雖已做了除塵設計，但為使粉塵清理更便捷，環保效果最優，可增設墻裙，高度1.5米或至窗臺底。
3.自動制樣間地面采用環氧地坪漆。
鑒于自動制樣間的設備相對較重，設備安裝時易對地面瓷磚造成損傷，而環氧地坪漆具有易清理、翻新成本低的優點，可有效彌補瓷磚破損、修復不易的問題，因此建議在自動制樣間采用環氧地坪漆，而非鋪設瓷磚。
4.盡量選擇玻璃隔斷
為增強設備展示效果，在滿足消防要求的前提下（如配電室、機房的防火時限要求），建議設備間盡可能做玻璃隔斷，里外視覺互通，設備運行狀態一目了然。玻璃隔斷尤以無框玻璃櫥窗形式為最佳，因為其易清理，更通透性更好。

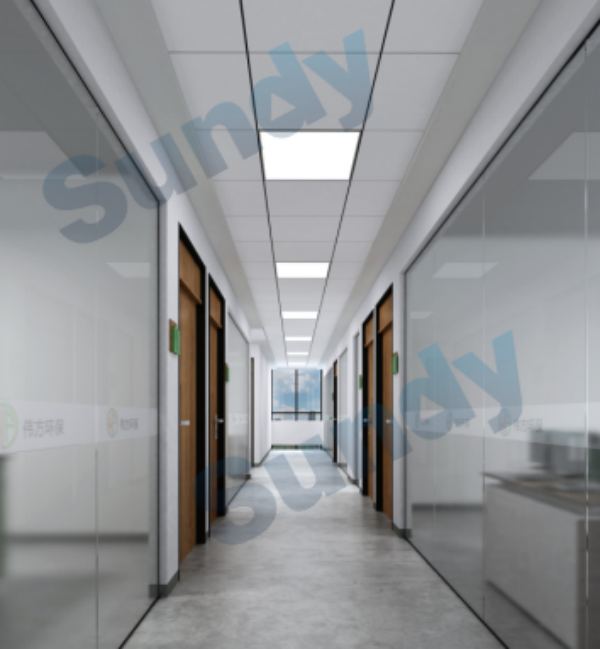

無框玻璃櫥窗隔斷效果圖
建設一棟科學合理的燃管樓，為整個燃料智能化項目添磚加瓦，只是以上四點就夠了嗎？遠遠不夠。這四點只是前期規劃時電廠應該重點考慮的要素，這四點如果全部做到位，整個燃料智能化項目將會事半功倍。
文章來源：三德科技方案中心 潘響明
